熱插拔時產生的打火現象，本質上是一次猛烈的靜電放電事件。人體或充電線本身攜帶的靜電，在插拔瞬間通過金屬觸點對地釋放，電壓可高達數千伏甚至數萬伏，上升時間極快（納秒級）。如果讓這股能量直接沖擊到手機內部精密的充電協議IC（如PD協議芯片），后果將是災難性的——可能導致芯片邏輯混亂、數據損壞，甚至物理擊穿。

ESD保護二極管（通常是TVS二極管）的作用，就是為這些高速信號線（D+、D-、CC1、CC2等）提供一個超快速的能量泄放通道。

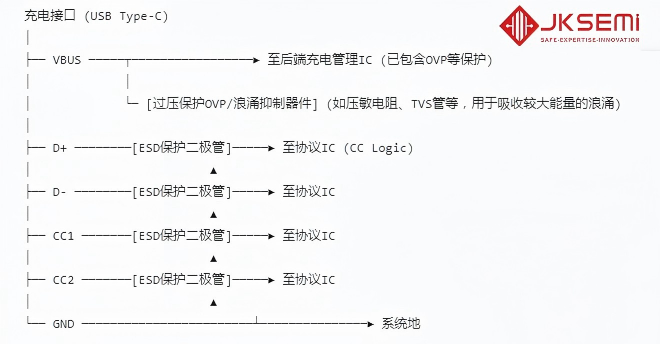

  下圖展示了ESD保護器件在充電接口電路中的典型接法：

從圖中可以看到，ESD保護二極管直接跨接在信號線和地之間。在正常工作時，它對于電路來說是“隱形”的；一旦靜電來襲，它便瞬間啟動，將危險能量導入大地。

在為Type-C接口選型時，主要需評估以下幾個核心參數，它們直接決定了防護的有效性和對信號的影響程度。

本次我們選用JULC0521P，該顆ESD封裝為DFN1006-2，適合用在手機主板上，占用空間小。

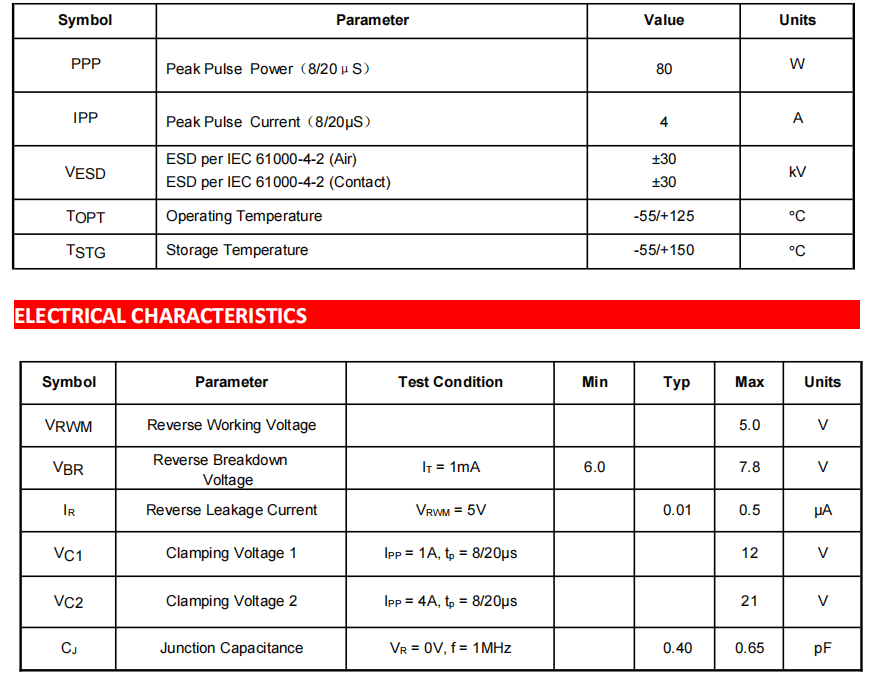

這顆ESD工作電壓5V，IPP在4A左右，VC可以去到20V，同時這款是雙向的ESD，當脈沖進行變向的時候，也能正常工作，專用于高速信號線（D+/D-/CC等），低電容是關鍵參數，以避免影響信號完整性。我們有許多客戶在信號線的ESD選擇上選了單向的ESD管，一直導致測試功能異常，經過我們分析之后選擇了雙向的ESD管。

  我們還有一些客戶在PCB布局的時候就沒有考慮完全，ESD的一端接在了IC上，另一端接了一個0歐姆的電阻再接到信號地，然后再從信號地接到系統地，這樣就導致能量泄放路徑不完整，受保護的信號線對“地”的電壓可能依然很高，導致芯片內部依然被擊穿。

（1） ESD器件擺放遵循最短路徑選擇，即“連接器 → ESD器件 → 被保護IC”，同時ESD器件的接地焊盤必須通過多個過孔直接連接到主地層。

 （2）VBUS這類高壓引腳的ESD器件，應與低壓信號線的ESD器件保持5mm以上的安全間距，防止爬電或電弧耦合。
