“TVS二極管如何選型？”“ESD如何選型？”“TVS選型方法有哪些？”“ESD保護器件選型到底咋挑？”……甭管問法咋變，核心都是“選型”。這可是讓新老工程師們都挺上心的事兒。

您可能也發現了，很多人把ESD靜電保護二極管也叫TVS管。它倆確實有點像親戚，細微差別有，但選型思路和關鍵訣竅，那可是一模一樣。

說回正題，這TVS/ESD到底咋選？說白了，就是看您能不能拿捏住它的幾個“硬指標”。吃透了參數，選型就成功了一大半。

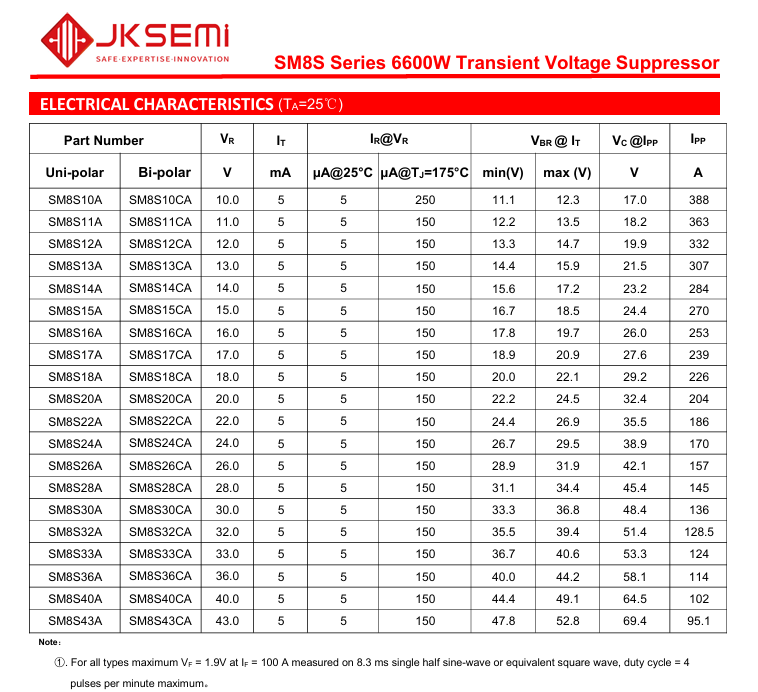

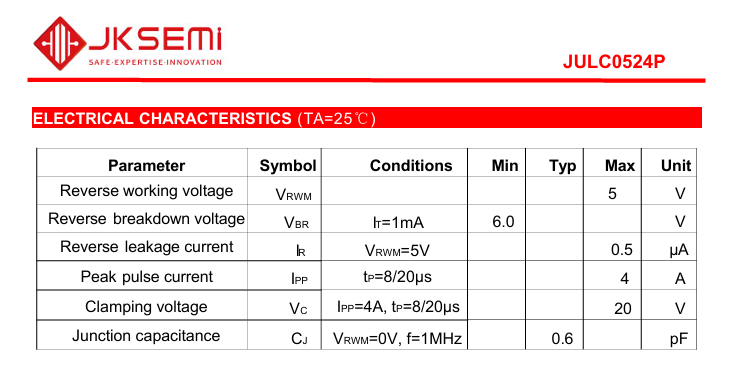

咱就拿金開盛電子的兩份規格書（“JKSEMI_TVS_Diode_SM8S_6600W_Datasheet系列”和“ESD-JULC0524P”）當例子，掰開揉碎了講：

關鍵參數1：工作峰值反向電壓 (Vrwm)

您可以把它理解成這管子的“日常耐壓值”。選型時有個簡單公式：
Vrwm ≈ 您電路的工作電壓 × (1.1 ~ 1.2倍)
比如說，電路電壓是5V，那就選個Vrwm在5.5V到6V左右的，讓它平時“悠著點干活”，別太緊繃。

關鍵參數2：最大鉗位電壓 (Vc)
這是管子“發力保護”時，它兩端的最高電壓。這個數必須小于您后面精密器件能承受的最高電壓！ 相當于保鏢出手制伏歹徒（浪涌）時，自己用的力道（電壓）不能傷到身后的主人（您的核心電路）。

有人會問：“那擊穿電壓(Vbr)不看嗎？” 看，但實際保護效果，關鍵看Vc。Vbr是它開始動作的“扳機點”，Vc才是它真正“按住”浪涌的力度，這個更重要。

關鍵參數3：最大反向浪涌電流 (Ipp)
代表這管子“多抗揍”，能扛住多大的瞬間電流沖擊。數值越大越耐造，但也不是無腦選最大的——夠用就行，還得考慮成本和體積。如果您的產品要做浪涌測試（比如IEC61000-4-5），那這個參數必須重點盯防！

關鍵參數4：結電容 (Cj)
這個參數決定了它會不會“拖慢”信號。簡單記：

TVS管：結電容一般較大，像個穩重的大哥，適合守在電源端這種對速度不挑剔的地方。

ESD二極管：結電容很小，是個敏捷的保鏢，特別適合保護USB、HDMI、天線這些高速信號端口，不影響信號“跑步前進”。

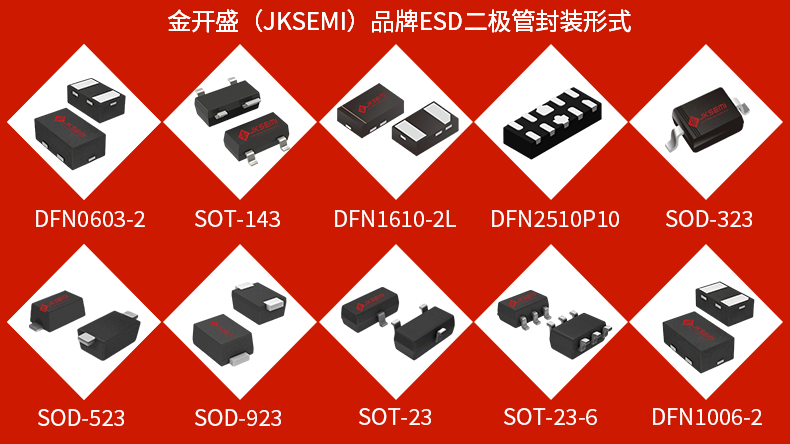

關鍵參數5：封裝
說白了就是“個頭”。封裝越大，散熱和抗沖擊能力通常越強；封裝小，就能給電路板省地方。怎么選？看您板子上空間緊不緊張，看要防的干擾猛不猛。

總結一下：
選型就像給電路請保鏢，得綜合看：
電壓要對得上（Vrwm），保護時別誤傷（Vc），力氣要夠大（Ipp），手腳要利索（Cj），體格要合適（封裝）。

怎么樣，這么一說是不是清楚多了？如果還是拿不準，別客氣，隨時來找金開盛電子的產品工程師嘮嘮！我們隨時幫您把把關。
