大家好，小盛今天想跟大家聊一個藏在各種家電里、卻幾乎沒人注意到的“小角色”。它個頭不大，長得也不起眼——一根軟軟的線，頭上頂著一個黑色小圓點。但你家的熱水器、空調、冰箱、飲水機……幾乎天天都離不開它。

它就是——NTC熱敏電阻（漆包線/小皮線）。

名字有點繞口？沒關系，你只需要知道：它是一個會“感知溫度”的電子元件。

簡單說：凡是需要檢測溫度、防止過熱燒壞的家電，都有它的身影。

比如：

• 熱水器：防止干燒、水溫過高自動斷電

• 空調/冰箱：精準控溫，省電又舒適

• 飲水機/暖風機/洗碗機：溫度不對，它立刻“打小報告”

它的PVC軟線很靈活，能在家電內部狹窄空間里輕松走線，成本不高，但可靠性很強。據統計，合理使用這類NTC元件，家電溫度相關的故障率可以降低60%以上。

你可能不知道，熱水器里那個實時顯示水溫、自動停止加熱的功能，背后就是這個小元件在干活。

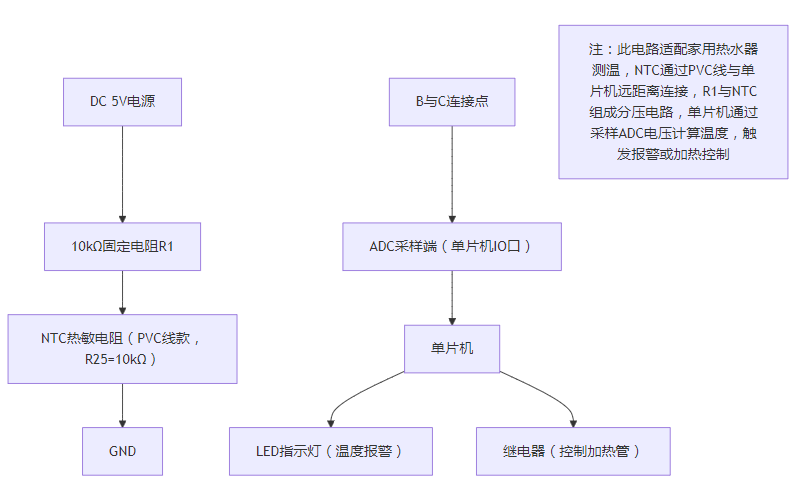

示意圖

適配型號（技術參數）
選用標稱電阻（R25）10kΩ、B值3950K、精度±1%、±3%的插件NTC，PVC線規格為UL 2651 AWG28*2c，線長定制為30cm（適配熱水器內膽與控制板的距離），末端加裝XH 2.54-2P端子，便于快速對接控制板接線座。

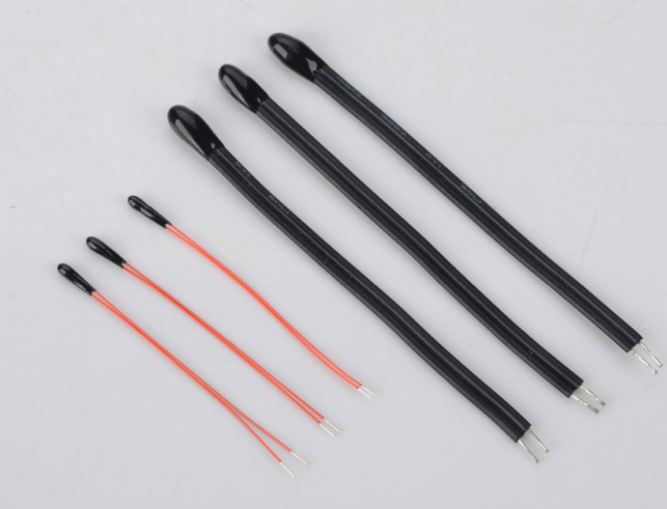

產品參考圖

要點（安裝與布線注意事項）
將NTC芯片端固定在熱水器內膽表面，貼合處涂抹導熱硅脂，確保熱傳導順暢，減少測溫誤差；PVC線需避開熱水器加熱管、電源線等高溫、高壓區域，布線時預留一定冗余，避免彎曲過度導致線材破損；控制板端接線需牢固，防止接觸不良引發測溫跳變，同時利用PVC線的絕緣特性，做好與金屬部件的隔離，避免短路。

核心作用
實時監測內膽水溫，當水溫達到設定閾值（如75℃）時，控制板通過NTC電阻值變化觸發加熱停止；當出現干燒、水溫異常升高時，快速反饋信號，觸發斷電保護，避免設備損壞或安全事故，這也是家用場景中NTC最核心的安全保障作用。據統計，合理選用PVC線款NTC，可使家電溫度相關故障發生率降低60%以上。

 一句話：它是熱水器的“溫度哨兵”，勤勤懇懇，從不偷懶。

第一步：看溫度環境
常規場景（-40℃~105℃）可選用普通PVC線款；若場景溫度長期超過105℃（如靠近加熱元件的區域），需替換為硅膠線等耐高溫線材，避免PVC線老化、開裂，導致絕緣失效。

第二步：定核心參數
根據用途選擇標稱電阻（R25）和B值：測溫場景優先選B值3435K~4100K（靈敏度高），精度根據需求選擇（民用±5%，工業高精度±1%~±2%）；浪涌抑制場景選低標稱電阻（1Ω~100Ω）、低B值（2000K~3000K），確保浪涌抑制效果和正常工作時的低損耗。

第三步：配PVC線規格
布線距離≤1m，選用AWG28~AWG26規格；布線距離1m~3m，選用AWG24~AWG22規格（線徑加粗，減少接觸電阻和信號衰減）；潮濕、多干擾場景，選用帶屏蔽層的PVC線，提升抗干擾能力和絕緣可靠性。

第四步：確定安裝方式
批量生產設備選用帶端子的款式（如XH 2.54-2P），提升安裝效率；復雜布線場景選用無端子款式，便于靈活彎曲、焊接；工業振動場景，選用雙層環氧包封、抗彎曲設計的款式，防止導線脫落。

NTC熱敏電阻（漆包線/小皮線），就是一個便宜、好用、不怕累的溫度傳感器。

• 家用電器離不開它

• 選型不難，記住溫度范圍 + 電阻值 + 線材規格就行

• 用好了，能大幅降低售后故障率
